TSF-123型雙金屬片蒸汽疏水閥用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并防止水蒸汽泄漏的疏水器。疏水閥也叫阻汽排水閥。疏水閥基本的工作原理就是利用蒸汽和水的重量差和溫度差來實現疏水的目的。

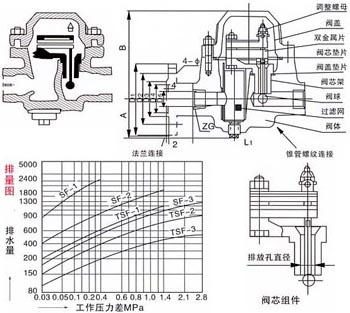

【 結構圖 】
【 主要外型及連接尺寸 】
|
型號 |
公稱通徑DN(mm) |
尺寸 |
|
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
|
|
15 |
230 |
180 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|
20 |
230 |
180 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
25 |
230 |
185 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
32 |
250 |
195 |
135 |
100 |
78 |
16 |
2 |
4-φ18 |
|
40 |
250 |
200 |
145 |
110 |
85 |
16 |
3 |
4-φ18 |
|
50 |
250 |
208 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
|
|
15 |
210 |
140 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|
20 |
210 |
145 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
25 |
210 |
150 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
【 主要零件材料 】
|
零件名稱 |
材料 |
|
閥體 |
碳鋼 |
|
閥蓋 |
|
排放孔密封面 |
堆焊硬質合金 |
|
過濾網 |
不銹鋼 |
|
墊片 |
F304柔性石墨 |
|
閥芯組件 |
不銹鋼 |
【 主要連接尺寸 】
|
型號
|
公稱通徑
|
尺寸 |
|
L |
H |
H1 |
|
|
15 |
110 |
130 |
35 |
|
20 |
110 |
130 |
35 |
|
25 |
110 |
130 |
35 |
|
|
15 |
155 |
170 |
45 |
|
20 |
155 |
170 |
45 |
|
25 |
155 |
170 |
45 |
雙金屬片蒸汽疏水閥用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并防止水蒸汽泄漏的疏水器，疏水閥也叫阻汽排水閥。疏水閥基本的工作原理就是利用蒸汽和水的重量差和溫度差來實現疏水的目的。 該閥在蒸汽加熱系統中起到阻汽排水作用，選擇合適的疏水閥，可使蒸汽加熱設備達到最高工作效率。要想達到最理想的效果，就要對各種類型的工作性能、特點進行全面的了解。品種很多，各有不同的性能。 |
